装修图纸是家居装修施工的基础，千万不要小看这一张小小的图纸，它掌握的可是你新居的“命脉”，家居的面积、测量、线路分布……无一不是由这张图纸指挥！
装修图纸没有既定的模板，每个设计师都有自己专属的画图风格，原始勘测图、平面布置图和效果展示图又有不同的标准，因而造就了装修图纸的千奇百异。
那么，当一份设计好的装修图纸摆在眼前式，我们该如何去看呢？


 Part1: 了解装修基本信息  装修主要图纸介绍
1.原始建筑勘测图


什么是原始建筑勘测图？它包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井（上下水、煤气管道、空调暖管、进户电源）的位置、功能、尺寸等项目，它是一切图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

2.平面布置图


平面布置图中具备的内容较多。其中应具备：墙体定位尺寸、有结构柱、门窗处应注明宽度尺寸；各区域名称要注全，如客厅、餐厅、休闲区等；房间名称要注全，如主卧、次卧、书房等；室内、外地面标高、墙体厚度应注明；如有楼梯，标明平面位置的安排、上下方向示意及梯级计算；门的开启方向；家具布置及盆景、雕塑、工艺品等的配置。

3.天花吊顶布置图


天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一，它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

4.地面材质图


地面材质图，顾名思义是关于地面材质的所有包含项，它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

5.配电系统图


配电图是设计图纸中十分重要的部分，各种电源插座的位置都需要妥善安排，业主在查看配电时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用。

 Part2: 常见图纸介绍  了解清晰避免遗漏
1.建筑改建平面图


建筑改建平面图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，比较常见的表示方法是在图纸上用虚线表示需要拆除的墙体，深色表示改建的墙体。
2.强弱电布置图


强弱电布置图是关于居室内部所有强电和弱电布置的。房间里所有开关的位置，及每个开关所控制的电器、灯源。

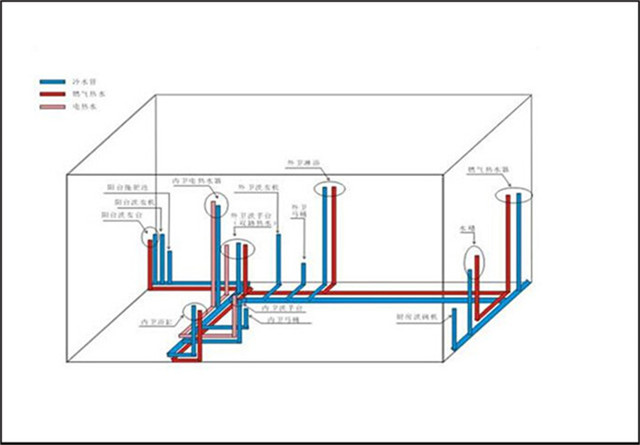

3.给水走向图


给水走向图是关于厨房、卫生间等处的给排水线路布置图，给水管道的管径尺寸、取水位置及高度、管线排布系统等是该图的重点。

4.立面图、局部放大图和节点详图


立面图、局部放大图和节点详图即从水平角度看到房间局部的剖面图纸，它包括墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名称；各房间、各部位固定家具造型的立面造型、尺寸等。
